如何收縮含氟聚合物類熱縮套管


含氟聚合物熱縮管具有獨(dú)特的性能，包括耐溫、耐化學(xué)和耐電，以及低摩擦和無毒特性。這些獨(dú)特的性能使 PTFE、FEP 和 PFA 熱縮成為覆蓋和封裝組件的理想選擇，例如輥涂、溫度傳感器和醫(yī)療設(shè)備。

那么，如何將氟塑料熱縮套管應(yīng)用于組件呢？您只需要一個(gè)熱風(fēng)槍，并嚴(yán)格遵循熱收縮說明。

含氟聚合物熱縮管的特點(diǎn)

從PTFE到FEP和PFA，含氟聚合物具有不同的收縮特性和工作性能，因此適用于不同的應(yīng)用。例如，F(xiàn)EP 熱縮是封裝電氣和溫度敏感組件的理想選擇，而 PTFE 最適合保護(hù)復(fù)雜型材免受 260°C 以上的高溫影響。

熱收縮比

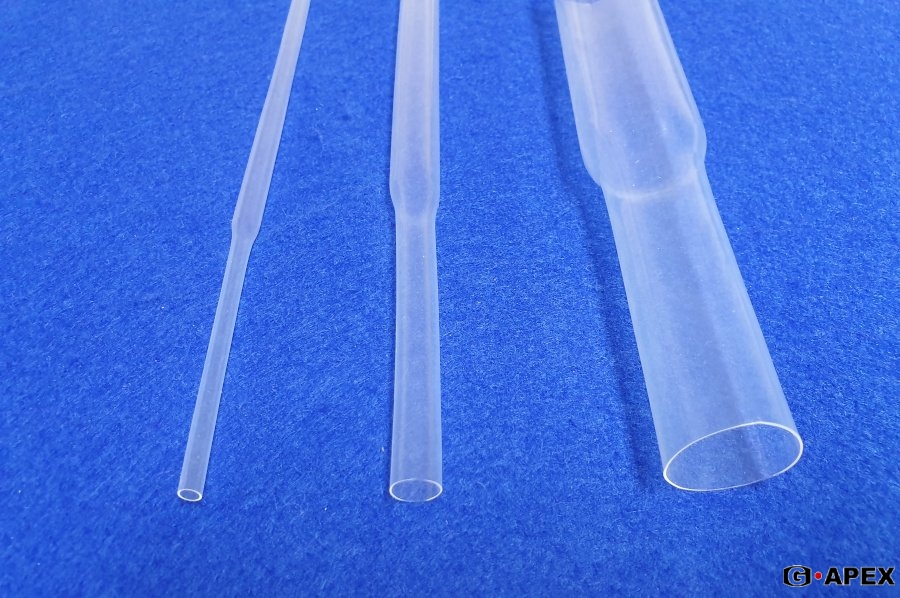

含氟聚合物提供不同的收縮比，從1.4:1到2:1和4:1。比例為2:1的套管收縮到其膨脹直徑的一半，而比例為4:1的管收縮到其膨脹直徑的四分之一。

熱縮溫度

氟塑料還具有不同的熱收縮溫度：

FEP 和 PFA 在 110°C 時(shí)收縮，在 200°C 時(shí)需要熱風(fēng)槍。

PTFE在330°C時(shí)收縮，熱風(fēng)槍溫度為440°C。


含氟聚合物熱收縮說明，如何收縮氟聚合物熱縮管：

1.選擇正確的熱縮套管尺寸。

2.如果用PTFE覆蓋較大的熱物質(zhì)，則對(duì)部件進(jìn)行預(yù)加熱。

3.將所選的袖子切口應(yīng)用到零件的右側(cè)長度。

4.用熱風(fēng)槍開始收縮部件的一端。

5.緩慢旋轉(zhuǎn)并沿著部件的長度移動(dòng)。

6.允許套管的一端保持松動(dòng)，而不要束縛在零件上。

7.收縮超過組件的末端，使套管向下收縮。

8.用鋒利的刀片修剪多余的材料。


要加熱并收縮含氟聚合物熱縮管，您需要熱風(fēng)槍。我們建議使用容量為1.5KW的噴槍。處理熱風(fēng)槍和熱部件時(shí)請(qǐng)小心。

1、選擇正確的熱縮套管尺寸。熱縮管收縮前直徑應(yīng)明顯大于組件直徑，以允許大量的收縮。收縮后的套管直徑應(yīng)小于被覆物的組件直徑。

2、如果用PTFE熱縮管包覆帶有熱量的被覆物時(shí)，請(qǐng)先在 400°C 的烤箱中對(duì)組件進(jìn)行預(yù)熱，以防止 PTFE熱縮管冷卻后收縮不完全導(dǎo)致松動(dòng)。

3、將所選擇的熱縮套管裁切成合適的長度，并比被覆物稍長，然后套在要包覆的組件上。

4、在熱風(fēng)槍上設(shè)置正確的溫度（參見上面的熱縮溫度），并從組件的一端開始收縮。將噴槍指向稍微遠(yuǎn)離收縮方向，以避免過早收縮，從而導(dǎo)致皺紋。

5、緩慢旋轉(zhuǎn)組件，然后沿零件一端逐漸移動(dòng)熱風(fēng)槍至另一端。噴槍每轉(zhuǎn)一圈應(yīng)有12毫米的熱收縮。

6、注意讓熱縮套管的一端保持松動(dòng)，不要粘在組件上。管子在收縮過程中通常會(huì)變長，因此您應(yīng)該觀察另一端的延長度。

7、繼續(xù)收縮超過組件的末端，并將熱縮套管收縮到較小的直徑。

8、讓組件冷卻并用鋒利的刀片修剪多余的材料。

熱收縮時(shí)的通風(fēng)注意事項(xiàng)

像所有塑料和橡膠一樣，氟塑料在高溫下會(huì)分解并釋放出令人窒息的煙霧。與其他聚合物不同，含氟聚合物產(chǎn)生的煙霧是無味的，因此在材料過熱時(shí)可能不會(huì)被注意到。當(dāng)加熱PTFE熱收縮到300°C以上時(shí)，必須始終提供充足的通風(fēng)。 如果在生產(chǎn)過程中使用，建議使用通風(fēng)設(shè)備。

在G-APEX除了PTFE、FEP和PFA熱縮管外，還提供聚烯烴熱縮管，它是電氣絕緣和機(jī)械保護(hù)的理想選擇。聚烯烴有2:1和3:1的收縮比可供選擇，在70℃時(shí)開始收縮，熱風(fēng)槍溫度為110℃。


本文由東莞云林原創(chuàng)，歡迎關(guān)注，帶你一起長知識(shí)！
